以太網編程控制系統

驅動系統與控制系統一體化設計，只需要一根信號線和一根動力線便能輕松對整個系統進行控制。

分體式單獨機柜設計，每臺電動葫蘆配套一個側位機柜，減少布線太多的煩惱與線路信號干擾，實現簡單、快速的安裝效果更適合于流動演出使用。

內置高性能矢量變頻器，能穩定平滑調速實現上升下降的穩定性，單獨動作速度可調。

機柜配有安裝支架可輕松安裝在TRUSS架上。

機柜配備國際標準接插口，即插即用無需單獨配置設備。

操控臺本地配置面板和觸摸屏顯示，能實現斜坡啟停、定點定位、起升高度實時顯示。

準確定位重復動作達到1毫米精確度。

PLC編程機柜可實現電動葫蘆承重檢測功能，實時觀察每個吊點的負重情況，如有超過運行承重總和的120%，將自動斷電停止運行整套吊點動作，并發出警報，提醒操作人員更換操作方式(選裝)。

配備的重載連接器能傳輸電動葫蘆的限位信號和編碼器信號。

支持遠距離操控，主控臺距離電動葫蘆遠可達100米。

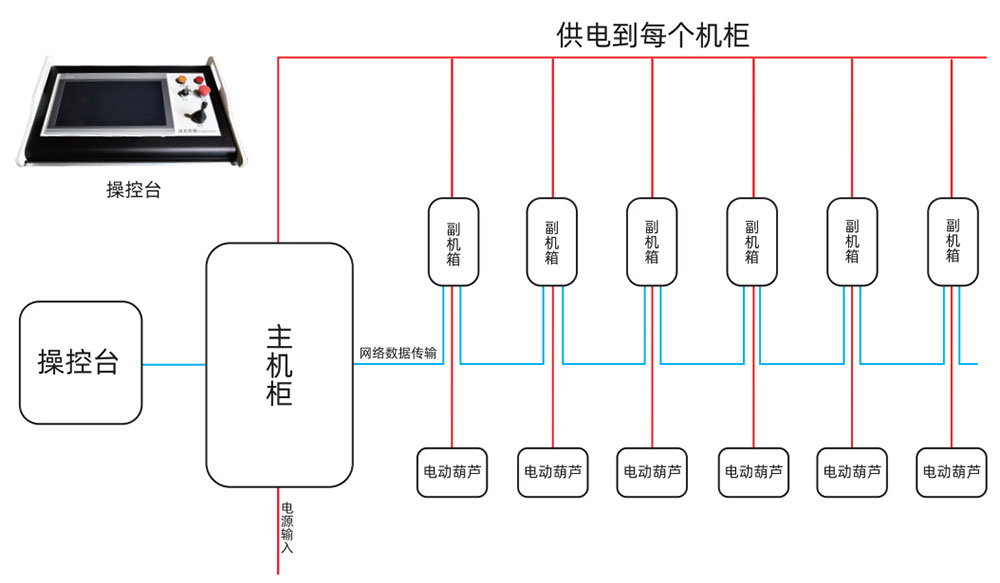

以太網主分配箱

通過五芯插頭連接器接入電源，額定供電電壓380V(L1+L2+L3+N+PE)。

CE插座380V輸出，每路提供電流32A。配合主操作控臺，完成多造型、垂直升降、角度變換等舞美場景。

32A主電源輸出，能實現一根電源線為4-6個獨立機箱供電，減少布線數量。
